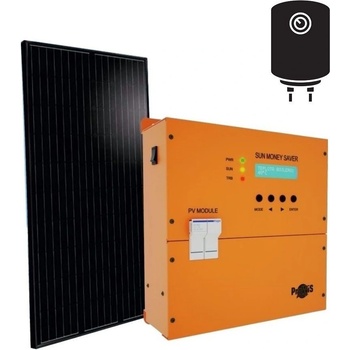

VSelektro Sun Money Saver 4 x 445Wp 1,8 kWp

Robustní regulátor české výroby pro fotovoltaický ohřev vody společně s 4 až 7 kusy fotovoltaických panelů o celkovém výkonu 1,8 až 2,8 kWp zajistí přímý ohřev vašeho bojleru. Více FV panelů, znamená dostatek energie i při méně slunečném počasí.

Barva regulátoru je volitelná, vybrat si můžete mezi šedou nebo oranžovou barvou. Požadovanou barvu uveďte do poznámky v objednávce.

Tato souprava obsahuje vše nutné pro zapojení. Nemusíte měnit topné těleso v bojleru. Regulátor V-SH-2000 je určen pro topné těleso bojleru o napětí 230VAC. Maximální pracovní výkon regulátoru je 2,2 kW, k měniči lze ale připojit topné těleso o vyšším výkonu, informace naleznete v tabulce v obrázkové galerii. Regulátor disponuje algoritmem pro získání maximálního množství energie z FV panelů, umí pracovat v čistě v ostrovním režimu (bez připojení 230 VAC), ale také s dohřevem vody ze sítě.

Sada pro fotovoltaický ohřev vody V-SH 2000 je "vše v jednom".

Velice jednoduché přímé připojení k bojleru.

Český výrobek se zajištěným servisem.

K regulátoru je možné připojit síťové napájení pro dohřev, případně i HDO ovládání. Zařízení je vybaveno teplotním čidlem pro predikci nahřátí vody z FV panelů a přesné spuštění síťového dohřevu. Regulátor disponuje sekundárním výstupem pro další odporové spotřebiče (jiná topná spirála, přímotop apod.). V případě nahřátí bojleru je energie z FV panelů přesměrována do tohoto výstupu, může, ale nemusí být využita. Veškeré informace o tomto unikátním regulátoru české výroby najdete -ZDE-.

Obsah dodávky:

Regulátor V-SH-2000  1ks → ZDE ←

FV panel Trina Solar 445 Wp (1762 * 1134 * 30 mm) 4 až 6 ks → ZDE ← nebo PEIMAR 380 Wp (1755 x 1038 x 30 mm) 5 až 7 ks → ZDE ←

Kabely pro propojení regulátoru a panelů 20 metrů → ZDE ←

Technické parametry regulátoru V-SH 2000:

Jmenovitý výstupní výkon 2000 W

Maximální výstupní výkon 2200 W

Jmenovité výstupní napětí - dle napětí FV panelů (frekvence 50Hz, vícestupňový modulovaný průběh)

Maximální proud do hlavního výstupu 9 A (interně omezeno)

Maximální proud do sekundárního výstupu 7 A (interně omezeno)

• Rozsah pracovních teplot: 5 až 40 °C
• Rozměry: 293 x 232 x 92 mm

Montáž na zeď, stupeň krytí IP 21

Hmotnost 3,8 kg

Vstupy / Výstupy

PV - konektory SMC4 pro připojení FV panelů

AC INPUT - svorkovnice - PE, N, L, HDO

AC OUTPUT/bojler - svorkovnice - PE, N, L

AC EXT/sekundární výstup. - svorkovnice - PE, N, L

TERM - svorkovnice - termostat (havarijní, nebo pokud není použito tepl. čidlo)

TEP. - svorkovnice - teplotní čidlo (součástí dodávky)

Časté dotazy:

Je možné systém použít ve staších dvouvodičových instalacích TN-C ? Ano, zařízení je možné připojit na síť TN-C třívodičovým kabelem. Pokud se jedná o výstup, tak síť 230V je přenášena na výstup stykačem, podle zapojení vstupu. Výstup připojte k topnému tělesu třívodičově, nespojujte N a PE.
