VSelektro Solární sestava Hybrid I 4 / 1,8 kWp

Články a videonávody o produktech EPEVER naleznete → ZDE ←

Hybridní systém kombinuje napájení spotřebičů z veřejné sítě a FV panelů. Maximální dodávaný výstupní výkon je 3000W (1×230V). Hybridní měnič EPEVER 3 kW, UP3000-HM10022(RTU) nebo EPEVER 3 kW, UP3000-HM5042(RTU) je sériově připojen k veřejné el. síti, přepíná mezi sítí a ostrovním provozem, do veřejné sítě nic nedodáváte, nevznikají žádné přetoky.

Možnost nastavení režimu priority vstupu a výstupu umožňuje vytvořit:

Hybridní fotovoltaický systém

Hybridní fotovoltaický systém s možností paralelního připojení sítě

Ostrovní systém

Při výpadku sítě měnič vždy přepíná na provoz z baterie a FV panelů - "back up" režim.

Síťové nabíjení baterie lze zcela zakázat, nebo použít jen při hlubokém vybití baterie (vhodné na zimní období) - priorita vstupu SOLAR.

Měnič umožňuje záložní provoz s několika typy priorit napájení, nebo provoz zcela bez baterie.

Nákupem sestavy získáváte všechny nezbytné komponenty pro vytvoření hybridní fotovoltaické sestavy. Zapojení nebylo nikdy jednodušší. Všechny panely spojíte do série a přivedete na FV vstup měniče. Baterie opět spojíte do série a přivedete na BAT vstup měniče.

Na vstupní svorkovnici měniče připojíte 1×230 VAC, na výstupní pak okruhy s vybranými spotřebiči do maximálního výkonu 3kW.

Sestavu přizpůsobíte jedním kliknutím (rozbalovací lišta nad tlačítkem "DO KOŠÍKU")

V tabulce jsou uvedeny hodnoty průměrné výroby v jednotlivých měsících. 2ks MLG12-200 - teoretická kapacita uložiště 4,8 kWh (užitečně ca. 3,6 kWh) 2ks MLG12-250 - teoretická kapacita uložiště 6,0 kWh (užitečně ca. 4,5 kWh) 1ks LFP5.12KWH51.2V - užitečná kapacita uložiště ca. 4,8 kWh 1ks SLPO48-200 - užitečná kapacita uložiště ca. 9,6 kWh

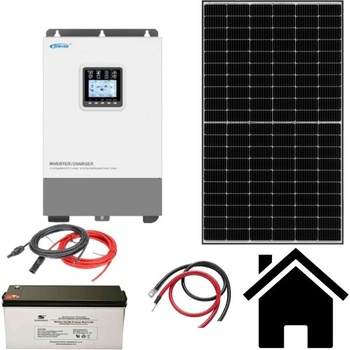

Sestava Hybrid I je tvořena těmito komponenty:

FV panel AE Solar 450 Wp (1762 * 1133 * 30 mm) 4 až 9 ks → ZDE ←

Hybridní měnič EPEVER UP3000-HM10022, výkon 3 kW, 24 VDC, 1×230 VAC (Při GEL baterii) → ZDE ←

Hybridní měnič EPEVER UP3000-HM5042, výkon 3 kW, 48 VDC, 1×230 VAC (Při LiFePO4 baterii) → ZDE ←

GELové akumulátory - 2ks MLG12-200 → ZDE ←, 2ks MLG12-250 → ZDE ←

LiFePO4 akumulátory - 1ks EPEVER LFP5.12KWH51.2V → ZDE ← nebo 1ks SLPO48-200 → ZDE ←

Kabely pro FV panely - 20 m → ZDE ←

Sada jištění pro 1 FV string → ZDE ←

Sada jištění baterie → ZDE ←

Licna pro připojení měniče k baterii, 2ks, délka 1,2m → ZDE ←

Lícny pro seriové spojení GEL baterií 25mm2 → ZDE ←

Garance výkonu FV panelu je 25 let pro pokles výkonu na 80%. Panely jsou vyrobeny v MBB a Half-Cell technologii, jedná se o nejmodernější technologie pro maximální využití energie ze slunce a odolnost zastínění.

Baterie jsou designovány s životností 12 let, nebo 1000 cyklů (při DoD=50%) pro zbytkovou kapacitu 50%. Jedná se o gelové bezúdržbové akumulátory určené pro cyklický provoz.

Potřebujete něco změnit, upravit, nebo úplně jinak ?

Napište a připravíme kalkulaci podle vašich požadavků.
