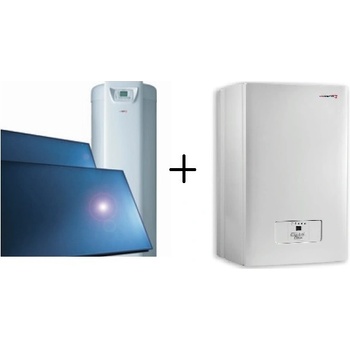

Protherm HelioSet ISS 2.250 V + RAY 21KE

HelioSet se používá jako beztlakový solární systém pro přípravu teplé vody s možným dodatečným ohřevem externím kotlem. Po dosažení požadované teploty teplé vody odteče solární kapalina samospádem zpět do zásobníku, kde se shromažďuje v topné spirále s velkým objemem.  Bivalentní zásobník propojuje se solárními panely pružná měděná trubka. Součástí zásobníku je solární regulátor, čerpadlová solární skupina a pojistný ventil. Jeho další výhodou je, že je již z výroby naplněn solární kapalinou a tak při montáži odpadá komplikované plnění celého systému včetně tlakové zkoušky. HelioSet může být kombinován se všemi typy systémových kotlů Protherm pro ohřev teplé vody

PROTHERM HelioSET 2.250C V + Elektrokotel Ray

Podmínky instalace:

Pro propojení zásobníku se solárními kolektory jsou určeny solární trubice 2 v 1 s tepelnou izolací a kolektorovým čidlem (originální příslušenství Protherm). Dráha trubic musí dodržovat konstantní sklon alespoň 4% (4cm/m). Protisklon by zabraňoval úplnému vyprazdňování kolektorů. Solární kolektory musí být nainstalovány vyše než samotný zásobník. Celková délka trubek mezi kolektorem a zásobníkem (L1 + L2 + L3) nesmí překročit 40 m (20 m tam + 20 m zpět). Maximální výška vedení mezi zásobníkem a kolektory je 8,5 m (po doplnění sadou přídavného čerpadla až 12 m).

Integrovaná solární regulace - řídící jednotka: řízení solárního čerpadla na základě rozdílu teplot v zásobníku a solárních kolektorech časové řízení dohřívání zásobníku (AQ*)

V době běhu solárního okruhu je dočasně zamezený dohřev zásobníku dodatečným kotlem (AQ*)

Funkce „Párty“ pro rychlý ohřev zásobníku mimo časového programu nahřívání zásobníku (AQ*)

Jednorázový ohřev zásobníku mimo časový program nahřívání zásobníku (AQ*)

Funkce „Prázdniny“ (vypnutí ohřevu zásobníku v nastaveném období) (AQ*)

Anti-legionellová ochrana zásobníku

ÚVODNÍ FOTO JE POUZE ILUSTRATIVNÍ !!
